ЗРУ СЭС – 63 (61) БМ 6 (10) кВ

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение

ЗРУ-10(6)кВ предназначено для приёма, преобразования, распределения и транзита электрической энергии трехфазного переменного тока промышленной частоты 50 Гц, а также для секционирования воздушных и кабельных линий напряжением 6(10) кВ с односторонним и двусторонним питанием.

Применяется для электроснабжения сельскохозяйственных объектов, нефтегазовых месторождений, отдельных населенных пунктов и промышленных объектов.

ЗРУ-10(6) кВсостоит из РУВН-10(6) кВ, отсеками силовых трансформаторов, ошиновки. Электрооборудование располагается в блочно-модульном здании.

Распределительное устройство высокого напряжения (РУВН) выполнено на базе шкафов КРУ К-63 (или КРУ К-61), на номинальное напряжение 10(6)кВ переменного трехфазного тока частоты 50 Гц. РУВН предназначены для распределительных устройств сетей с изолированной нейтралью или заземленной через дугогасительный реактор и изготавливаются для распределительных пунктов и трансформаторных подстанций.

Особенности

- уменьшенные габаритные размеры;

- повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах;

- возможность выполнения релейной защиты на многофункциональных, малогабаритных, высоконадежных микропроцессорных блоках известных ведущих производителей ТОР «ИЦ Бреслер», БМРЗ «Механотроника», SEPAM «Шнейдер Электрик», MICOM «Шнейдер Электрик» и др.

Основные параметры ЗРУ-10(6) кВ

Наименование параметра Значение
Номинальное напряжение,кВ 6 или 10
Номинальный ток главных цепей на стороне ВН,А До 2000
Ток электродинамической стойкости на стороне ВН,кА, Не менее 25
Изоляция на стороне ВН Воздушная
Исполнение ввода ВН Воздушный или кабельный
Климатическое исполнение и категория Размещения по ГОСТ15150-69 УХЛ1
Номинальный режим работы Продолжительный
Вид обслуживания Периодический

Характеристики ограждающих конструкций БМЗ

Характеристика Показатель
Приведенное сопротивление теплопередаче кровли, (м2•°С)/Вт 1,94
Толщина кровельной сэндвич-панели, мм 100
Приведенное сопротивление теплопередаче стен, (м2•°С)/Вт 2,02
Толщина стеновой сэндвич-панели, мм 100
Приведенное сопротивление теплопередаче пола, (м2•°С)/Вт 1,94
Толщина теплоизоляции пола, мм 150

Основные технические характеристики БМЗ.

Наименование параметра Значение
Климатическое исполнение и категория размещения БМЗ по ГОСТ 15.150-69 УХЛ1
Степень огнестойкости IIIа
Категория помещения по взрывопожароопасности Д
Класс функциональной пожарной опасности Ф5.1
Класс конструктивной пожарной опасности С1
Расчетный срок службы, лет, не менее 25
Максимальная нагрузка на пол, кгс/м2 200
Масса БМЗ, кг, не более 30000
Модуль блочный БМЗ представляет собой один или несколько модульных блоков,     скомпонованных в соответствии с заказом в единое здание.

Силовой каркас каждого блок-модуля имеет каркасную сварную конструкцию и собирается из рамы основания, рамы потолочной и угловых стоек. Дверные, воротные проемы позволяют демонтировать оборудование без разбора элементов конструкции.

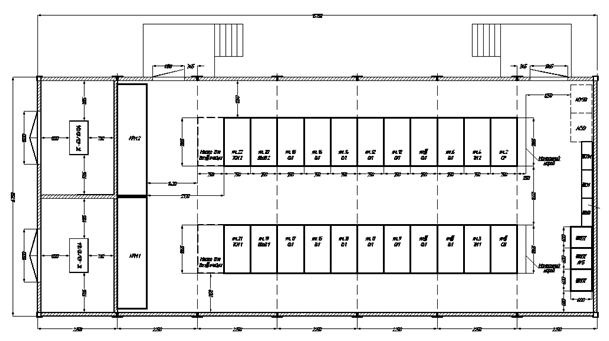

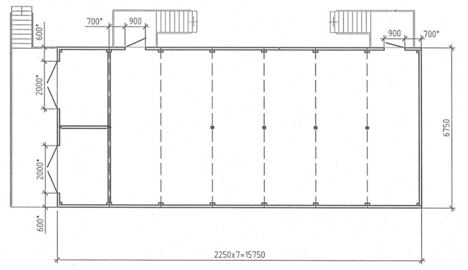

План блочно-модульного здания (вариант)

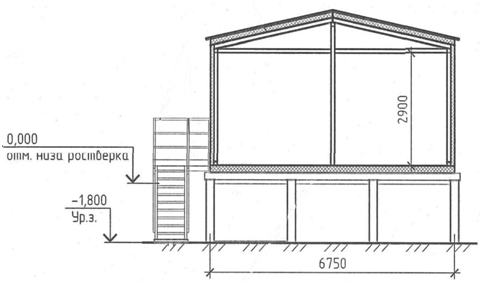

Блочно-модульное здание (разрез)


Конструкция БМЗ имеет высокопрочный каркас, утепленное основание, стены и кровлю.

Антикоррозийное покрытие металлоконструкций БМЗ:

- грунтовка цинконаполненная полиуретановая толщиной 80мкм;

- полиуретановая эмаль толщиной 60мкм – 2слоя

В здании предусматривается приточно-вытяжная вентиляция с естественным и принудительным побуждением.

Отопление БМЗ производиться за счет системы обогрева электронагревателями со встроенными терморегуляторами с учетом тепловыделений от работающего оборудования

В состав БМЗ входит шкаф собственных нужд с трехфазным входным автоматом и защитными автоматами для следующих групп потребителей: рабочее освещение (наружное и внутреннее), аварийное освещение, ремонтное освещение, розетки, питание охранно-пожарной сигнализации, питание шкафа управления вентиляцией.

Построение охранно-пожарной сигнализации производится на базе интегрированной системы «Орион» (Болид).

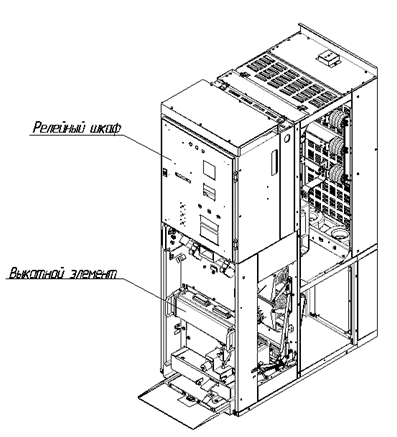

Общий вид КРУ К-63

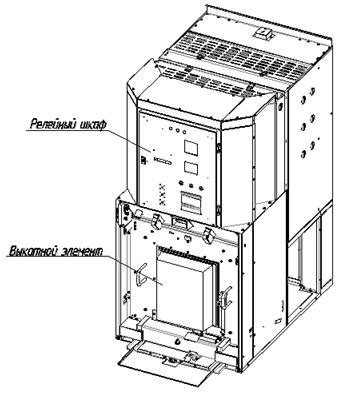

Общий вид КРУ К-61

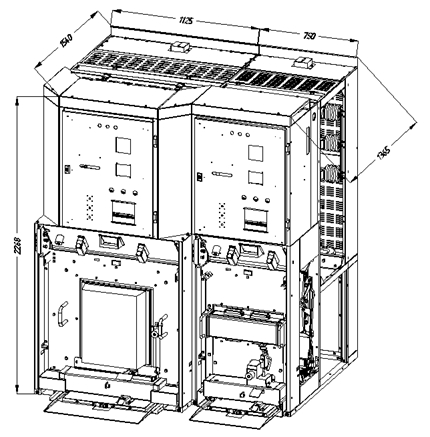

Установка шкафа шинного ввода К-61 в одном распред. устройстве

со шкафами К-63

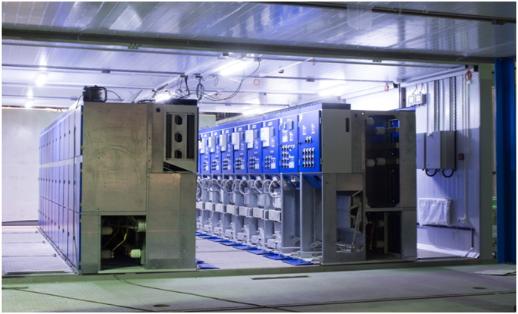

ЗРУ-10(6) кВ в блочно-модульном здании. КРУ К-63. (вариант)
