Модули блочные серии КРУ БМ

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение
Блочно модульные здания (БМЗ) с распределительным устройством предназначены для организации распределительных пунктов 0,4-35-110 кВ приема и распределения электри-ческой энергии переменного трехфазного тока промышленной частоты 50 Гц и трансфор-маторных подстанций среднего напряжения.

В модульных блочных зданиях возможна установка различных вариантов комплектных распределительных устройств, комплектных трансформаторных подстанций и электро-оборудования

Особенности

- КРУ-35 изготавливается в блочно-модульном здании серии КРУ-БМ со встроенными в него шкафами КРУ и может применяться:

- для комплектования трансформаторных подстанций 35/6(10) в качестве вводных устройств;
- для комплектования трансформаторных подстанций 110/35/6 - 10, 220/35/6 - 10 в качестве распределительных устройств напряжением 35 кВ;
- в качестве отдельно-стоящих распределительных устройств 35 кВ;
- в качестве пунктов секционирования в сетях 35 кВ.

БМЗ отличаются высокими техническими характеристиками, малыми габаритами, удобством в обслуживании;
БМЗ изготавливаются по рабочей конструкторской документации предприятия с уче-том технических требований стандартов ГОСТ 14693-90, ГОСТ 22853-86, а также СНиП 2.09.02-85, СНиП РК 2.02-05-2009 (в части требований к зданиям мобильным сборно-разборного типа);

- электрооборудование в БМЗ устанавливается согласно технической документации на эти изделия и требований безопасности ГОСТ 12.2.007.4-96;
- применение БМЗ позволяет повысить мобильность и маневренность систем электро-снабжения, уменьшить протяженность линий электропередач и, следовательно, повысить надежность работы защит, снизить объем строительно-монтажных работ и сроки ввода электрооборудования в эксплуатацию

Условия эксплуатации

-температура окружающего воздуха от минус 60º С до плюс 40º С;
-среднегодовое значение относительной влажности воздуха 75% при температуре плюс 15º С;
-высота над уровнем моря не более 1000 м;
-в атмосфере типа II – промышленная (ГОСТ 15150-69);
-в районах с сейсмичностью не более 9 баллов по шкале MSK-64 (ГОСТ 17516.1-90);
-по ветровой нагрузке - I-III районы (СНиП 2.01.07-85);
-по снеговой нагрузке - I-IV районы (СНиП 2.01.07-85).
Нельзя эксплуатировать БМЗ во взрывоопасной среде, в среде, содержащей едкие пары и газы, разрушающие металл и изоляцию; а также на передвижных шахтных и других уста-новках специального назначения.

3начения массы и габаритные размеры БМЗ

Габаритные размеры и масса Значение
Высота, мм 3245
Длина, мм 2250
Ширина, мм 6750
Масса (справочная) одного блока ориентировочная (без учета, установленного в нем оборудования), кг 3000

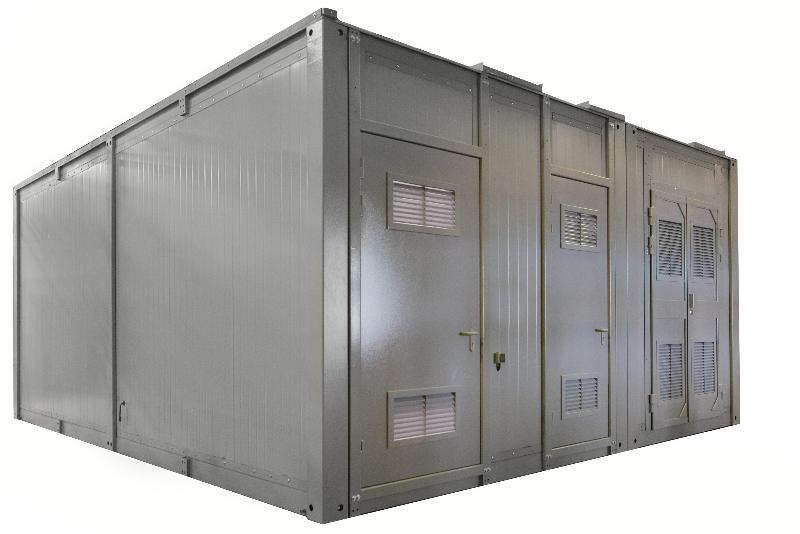

Модуль блочный КРУ-БМ представляет собой один или несколько модульных блоков, скомпонованных в соответствии с заказом в единое здание.

       Модульный блок для КРУ-БМ (см. Рис.1) представляет собой металлический каркас с несущими опорами (стойками). Стены модульного блока выполнены из трехслойных стеновых панелей типа «Сэндвич» толщиной 75 мм с окрашенной оцинкованной металлической облицовкой и минераловатным (негорючим) утеплителем на базальтовой основе и экологически безопасных.

       Основанием блока служит металлоконструкция – сварная рама из сортового металлопроката.

       Потолок блока модуля представляет собой раму из швеллеров, к которой через равные промежутки приварены металлические гребенчатые полотна определенной высоты для обеспечения наклона и крепления крыши.

       Крыша выполнена профилированными листами из оцинкованной стали.

       В раму потолка установлены трехслойные стеновые панели «Сэндвич». На торцевых блоках промежуток между крышей и потолком зашивается металлическими фронтонами.



КИ-1-КРУ БМ.png

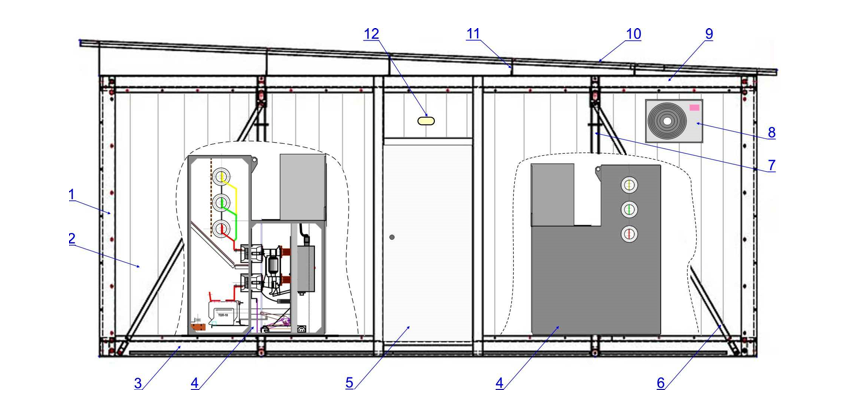

Рис.1

1 – стойки опорные;
2 - трехслойные стеновые панели типа «Сэндвич»;
3 - основание;
4 – шкафы комплектного распределительного устройства (КРУ);
5 - дверь;
6 - транспортные уголки;
7 - транспортные швеллера;
8 - кондиционер (по заказу);
9 - потолок;
10 – крыша (профнастил);
11 – гребенчатые полотна крепления профнастила;
12 – светильник настенный;
(фронтон и крыльцо не показаны)



КИ-1-КРУ БМ 2.png

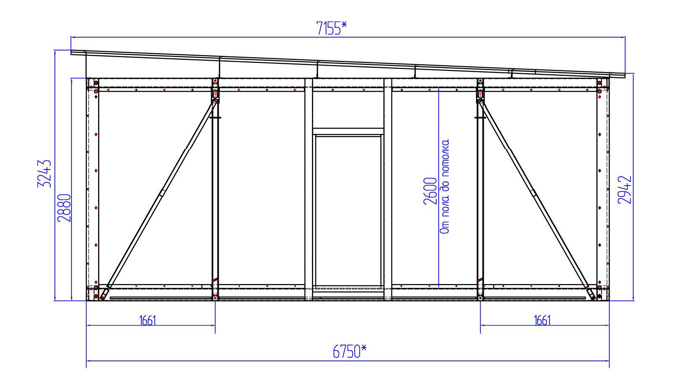

Рис.2 Габаритные и транспортные размеры модульного блока


КИ-1-КРУ БМ 3.png

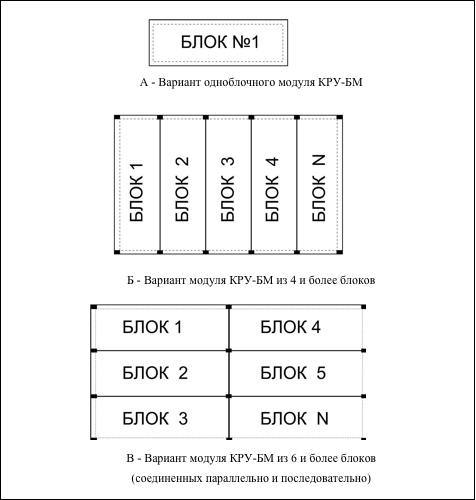

Рис.3 Варианты компоновок модулей КРУ-БМ


КИ-1-КРУ БМ4.png

КИ-1-КРУ БМ5.png

КИ-1-КРУ БМ6.png

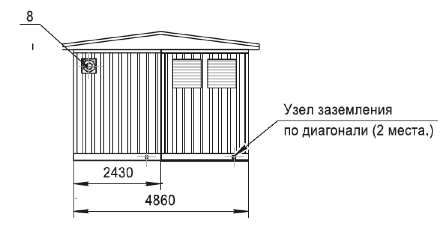

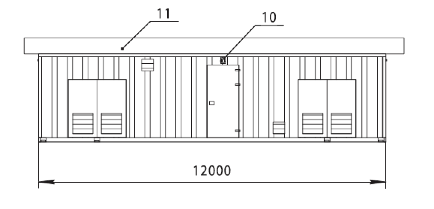

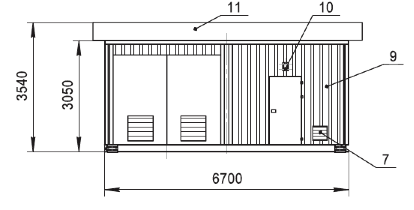

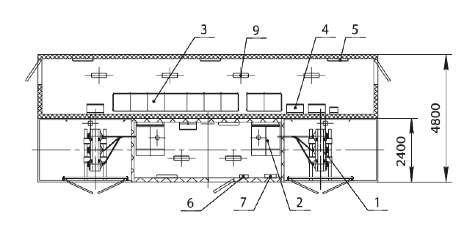

Рис. 3,4,5

1. Трансформатор силовой
2. РУ-6(10) кВ типа КСО
3. РУ-0,4кВ типа ЩО-70
4. ЩСН
5. Электроконвектор
6. Охранно-пожарная сигнализация
7. Воздушный клапан
8. Вентилятор
9. Светильник люминесцентный
10. Фонарь наружного освещения
11. Крыша сборная


КИ-1-КРУ БМ7.png
КИ-1-КРУ БМ8.png
КИ-1-КРУ БМ9.png

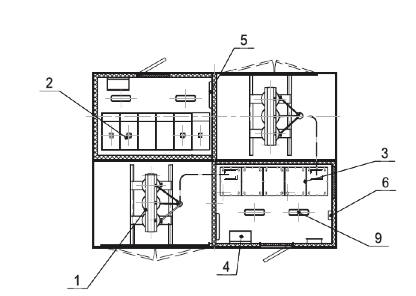

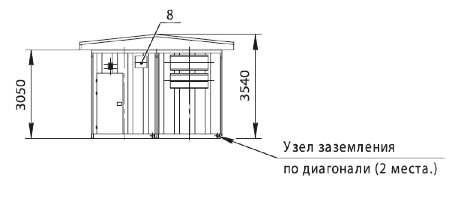

Рис. 6,7,8

1. Трансформатор силовой
2. РУ-6(10) кВ типа КСО
3. РУ-0,4 кВ типа ЩО-70
4. ЩСН
5. Электроконвектор
6. Охранно-пожарная сигнализация
7. Воздушный клапан
8. Вентилятор
9. Светильник люминесцентный
10. Фонарь наружного освещения
11. Крыша сборная
