КРУ СЭС – 59 БМ 6 (10) кВ

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение

Комплектное распределительное устройство наружной установки напряжением 6 (10)кВ КРУ СЭСК-59 предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 и 60 Гц напряжением 6 (10)кВ.

КРУ СЭСК-59 применяется в качестве распределительных устройств 6-10кВ, в том числе распределительных устройств трансформаторных подстанций, а также для защиты и дистанционного управления высоковольтными потребителями буровых установок с питанием как от промышленной сети, так и от дизельных электростанций.

К-59 представляет собой блок высоковольтных ячеек с коридором управления(далее блок КРУ),отдельно стоящие шкаф ТСН и шкаф ВЧ связи (при наличии),а для подстанций без развитого РУ-6(10)кВ–отдельный шкаф ТН. Блок ячеек,шкафы ТСН,ТН и ВЧ связи устанавливаются на заглубленные или не заглубленные фундаменты.

Защита металлоконструкции КРУ от коррозии осуществляется лакокрасочными и гальваническими покрытиями.

Блок КРУ - это смонтированный на жесткой раме металлический корпус, служащий защитной оболочкой,как высоковольтного оборудования,так и КРУ в целом.Блок разделен на высоковольтную часть и коридор управления.

Ошиновка КРУ выполнена не изолированными шинами.

В целях предотвращения неправильных операций при проведении ремонтно-профилактических и других работ в КРУ имеются блокировки,не допускающие ошибочных действий персонала.

Нормальная работа КРУ при отрицательных температурах и в условиях выпадения росы обеспечивается надежным уплотнением всех соединений элементов оболочки,применением росоустойчивого оборудования,включая опорные и проходные изоляторы,а также применением автоматических устройств обогрева.Надежностьэлектроснабжения обеспечивается релейной защитой.

Эксплуатация К-59 не требует постоянного обслуживания.

Технические данные, параметры и характеристики К-59

Наименование параметра, Показателя классификации Значения параметра, исполнение
1. Номинальное напряжение (линейное), кВ: - при частоте 50Гц - при частоте 60Гц 6,0; 10,0 6,6; 11,0
2.Наибольшее рабочее напряжение, кВ 7,2; 12
3.Номинальный ток главных цепей ячеек КРУ, А: - при частоте 50Гц для исполнения У1 - при частоте 50Гц для исполнения ХЛ1 - при частоте 60Гц для исполнения У1 - при частоте 60Гц для исполнения ХЛ1 630; 1000; 1600; 630; 1000; 1600; 2000 630; 1000; 1250; 630; 1000; 1250; 1600; 2000
4.Номинальный ток сборных шин, А: - при частоте 50Гц - при частоте 60Гц 1000*; 1600; 2000 800*; 1000; 1600; 2000
5. Номинальный ток отключения выключателя, кА : - при частоте 50Гц - при частоте 60Гц 20; 31,5 16; 25
6. Ток термической стойкости (3 сек), кА 20,0; 31,5**
7. Номинальный ток электродинамической стойкости главных цепей шкафов КРУ, кА 51,0; 81**

Классификация шкафов К-59 соответствует значениям

Наименование параметра Значения параметра
1. Уровень изоляции по ГОСТ 1516.3-96 Нормальная изоляция, уровень «б»
2. Вид изоляции Воздушная
3. Наличие изоляции токоведущих шин С неизолированными шинами
4.Наличие в ячейках выдвижных элементов С выдвижными элементами, Без выдвижных элементов
5. Вид линейных высоковольтных подсоединений Кабельные, воздушные
6. Условия обслуживания С двусторонним обслуживанием
7. Степень защиты оболочки ГОСТ 14254-96 КРУ исполнения УI –Брызго-защищенное исполнение IP34; КРУ исполнения ХЛI – пылезащищенное исполнение IP54; При открытых дверях релейных шкафов и нахождении выдвижного элемента ячейки в контрольном положении- IР04
8. Наличие дверей в отсеке выдвижного элемента ячейки Ячейки без дверей
9. Вид основных ячеек в зависимости от встраиваемого электрооборудования С выключателями высокого напряжения; С разъединяющими контактами; С трансформаторами напряжения; С силовыми трансформаторами; Комбинированные; С разрядниками; Со статическими конденсаторами.
10. Наличие теплоизоляции в КРУ Исполнение УI: без теплоизоляции. Исполнение ХЛI: с теплоизоляцией.
11. Наличие закрытого коридора управления С коридором управления
12.Вид управления Местное, дистанционное
13.Габаритные размеры, мм, ВхГхШ: 2200 1250 750,1060
конструктивное исполнение.jpg

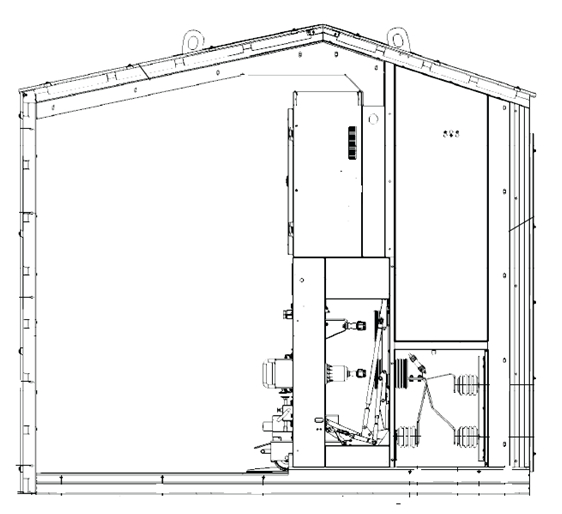

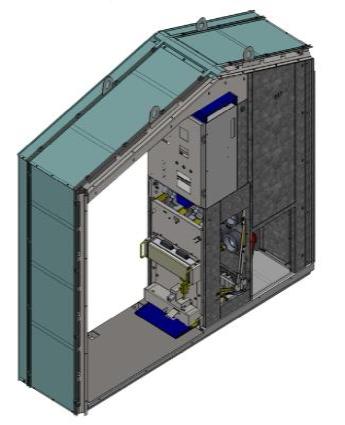

Общий вид блока КРУ СЭС К-59 (домик).

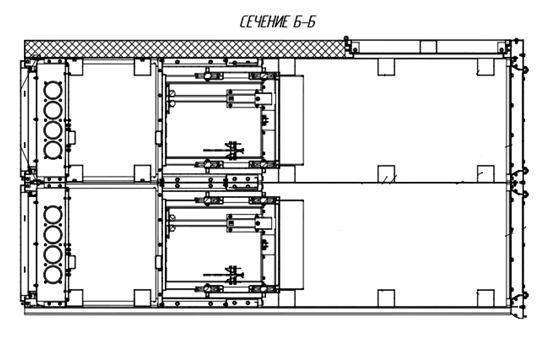

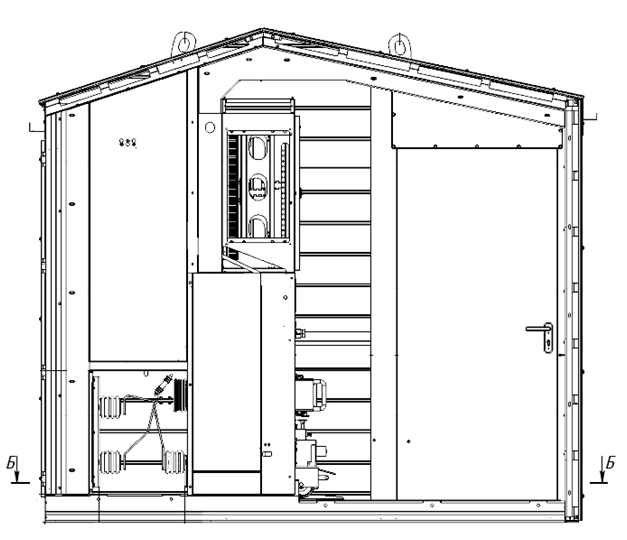

Общий вид блока КРУ СЭС К-59 (два домика с дверью).

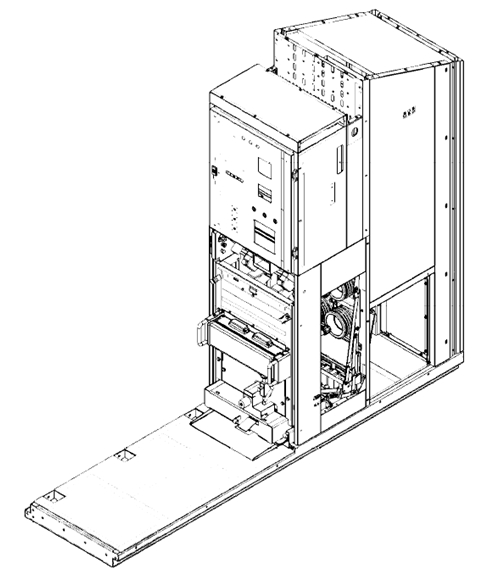

Общий вид блока КРУ СЭС К-59 с выкатным элементом

без домика.
