Шкаф управления вентиляцией ШУВ

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение



Шкаф управления вентиляцией (ШУВ) предназначен для организации питания системы вентиляции БМЗ.

Шкаф управления должен обеспечить размещение всех основных элементов управления сетью вентиляции. При этом должна быть обеспечена возможность включения тех или иных исполнительных устройств вручную.

Условия эксплуатации

  • высота над уровнем моря по ГОСТ 15150 – не более 2000 м. При эксплуатации на высоте над уровнем моря более 1000 м номинальные токи ящиков должны быть снижены на 10 %;
  • рабочий диапазон температур по ГОСТ 15150 - от минус 10  до плюс 40º С;
  • тип атмосферы по ГОСТ 15150 – II (промышленный);
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение в пространстве – вертикальное, отклонение не должно быть более 5º;
  • номинальный режим работы – продолжительный.

Технические характеристики Шкаф управления вентиляцией ШУВ

п/п

Наименование параметра

Значение параметра

1

Изготовитель

ЗАО «Завод «СибЭнергоСила»

2

Напряжение главной цепи, В

380

3

Напряжение цепей управления, В

220

4

Род тока

переменный

5

Частота, Гц

50

6

Номинальный ток, А

16

7

Количество вводов

1

8

Степень зашиты, по ГОСТ 14254-96

IP31

9

Степень огнестойкости по СНиП 2.01.02-85

II

10

Вид обслуживания

односторонний

11

Номинальный режим работы

продолжительный

12

Габариты ящика (Высота х Ширина х Глубина)

800 х 800 х 300

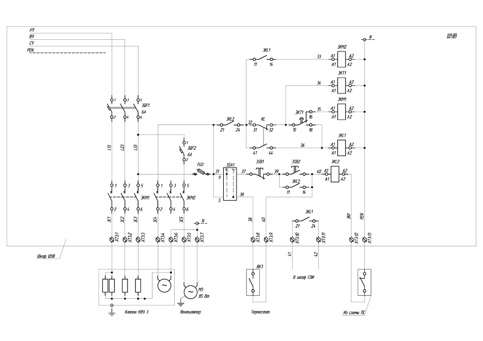

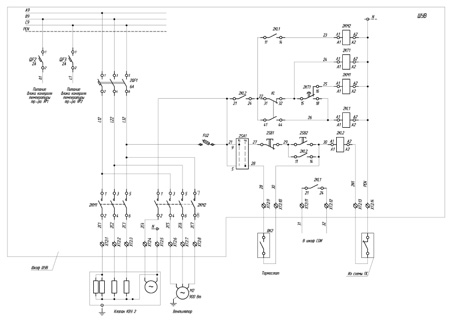

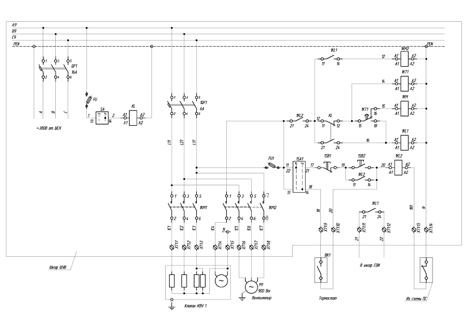

Пример принципиальной электрической схемы ШУВ


Лист1.



Лист 2.



Лист 3.

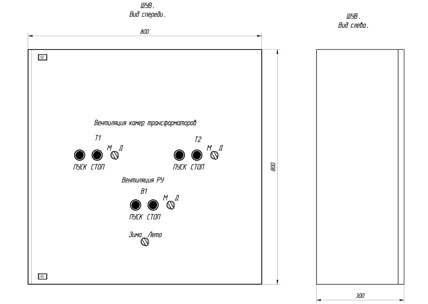

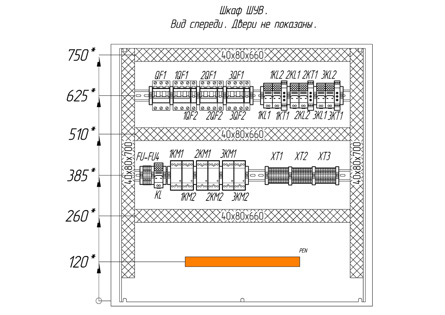

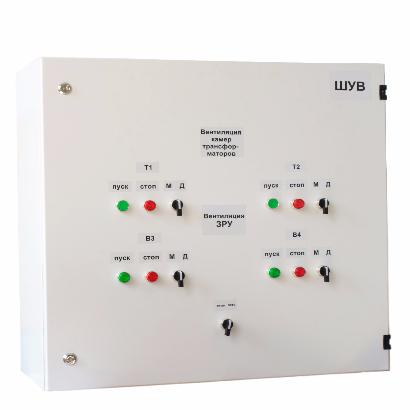

Общий вид ШУВ
