Распределительные устройства низкого напряжения серии РУНН

  • Общие сведения
  • Технические характеристики

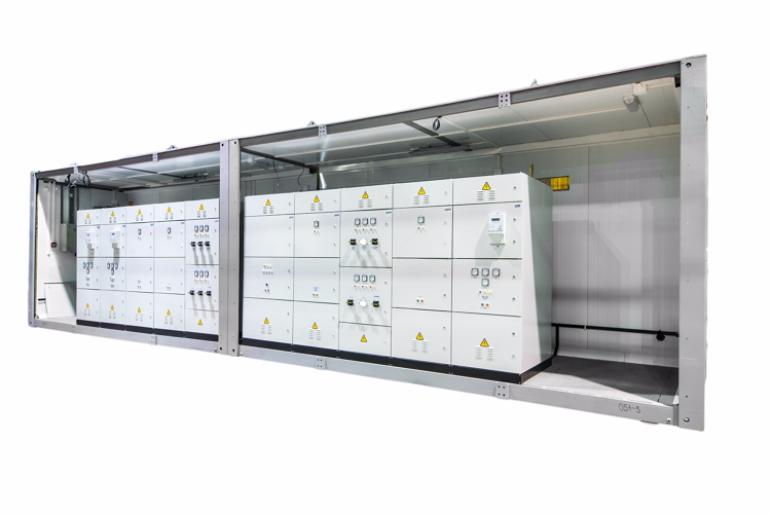

Низковольтные комплектные устройства типа НКУ-СЭС применяются в качестве распределительных устройств низковольтного напряжения во всех сферах энергопотребления, в частности:

- в системе собственных нужд всех типов электростанций;

- в системах электроснабжения и автоматики промышленных предприятий;

- для комплектования подстанций электрических сетей;

- для комплектования подстанций перекачивающих станций нейфте- и газопроводов.

НКУ-СЭС соответствуют полностью требованиям ГОСТ 51321.1-2000 (МЭК 60439-1-92).

НКУ-СЭС осуществляют защиту электрических установок при перегрузках и токах короткого замыкания.
Шкафное исполнение в нескольких видах  от IP 20 до IP 54, с секционным разделением.

Технические характеристики РУНН

п/п

Наименование параметра

Значение параметра

1

Изготовитель

ЗАО «Завод «СибЭнергоСила»

2

Номинальное напряжение, В

~380

3

Номинальный рабочий ток сборных шин, А

До 4000

4

Номинальный ток вводных аппаратов, А

До 4000

5

Номинальный рабочий ток отходящих линий, А

До 1600

6

Частота переменного тока, Гц

50

7

Ток короткого замыкания, кА

До 60

8

Расположение сборных шин

Сверху

9

Материал сборных шин

Медь/алюминий

10

Вид изоляции сборных шин

Воздушная

11

Тип ввода питания

Шинами

12

Расположение кабелей отходящих линий

Кабелем снизу/сверху

13

Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69


13.1

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ 4

13.2

Температура окружающего воздуха, ОС верхняя рабочая нижняя рабочая

+40

+1

13.3

Допустимая высота установки над уровнем моря, м, не более

1000

13.4

Относительная влажность воздуха при температуре 25°С,%

80

13.5

Окружающая среда

Невзрывоопасная

14

Конструктивные требования


14.1

Исполнение

Шкафное

14.2

Условия обслуживания

Одностороннее/двухстороннее

14.3

Исполнение нейтрали

PE и N

14.4

Зажимы проходные (клеммники) цепей вторичной коммутации

Phoenix Contact, Weidmüller

14.5

Аппаратура цепей вторичных коммутации и КИП (промежуточное реле, контакторы, вольтметры, амперметры и т.д.)

Phoenix Contact, Апатор, Электроприбор

15

Исполнение вводных и секционных аппаратов

Выкатное, втычное

16

Исполнение фидерных аппаратов

Втычное, стационарное

17

Категория защиты

IP (20…54)



Структура условного обозначения РУНН

НКУ-СЭС-Х - Х- Х - Х - Х - Х – Х- Х - Х
   1    2    3  4  5    6    7   8    9 10  11

1 – Низковольтное комплектное устройство;
2 – ЗАО «Завод «СибЭнергоСила»;
3 – Тип обслуживания: 1 –одностороннее, 2 - двустороннее;
4 – Номинальный ток сборных шин;
5 – Номинальное напряжение;
6 – Способ ввода: кабелем: К1 - снизу, К2 – сверху; шинами : Ш2 – сверху, 00 – отсутствие ввода;
7 – Способ вывода: кабелем: К1 - снизу, К2 – сверху; шинами : Ш2 – сверху;
8 – Способ установки составных частей: W – выдвижные, С - стационарные;
9 – Степень защиты IP
10- Секционное деление: 1- присутствует; 0- отсутствует;
11 – Климатическое исполнение и категория размещения по ГОСТ 15150-69.
