Номер схемы главных цепей |
Исполнение |
Назначение |
|
03 |
Камеры с высоковольтными выключателями нагрузки,заземлителями,без предохранителей. |
Ввод или отходящая линия |
|
04 |
Камеры с высоковольтными выключателями нагрузки,заземлителями,с предохранителями. |
Отходящая линия |
|
05 |
с предохранителями и одним трансформатором тока |
Отходящая линия |
|
06 |
с предохранителями и тремя трансформаторами тока |
Отходящая линия |
|
11 |
камеры с трансформатором напряжения и прибором учёта |
Трансформатор напряжения |
|
13 |
камеры заземления сборных шин |
Заземление сборных шин для однорядных РУ |
|
14, 15 |
камеры заземления сборных шин |
Заземление сборных шин для двухрядных РУ |
|
18 |
камеры с секционным выключателем |
Секционный выключатель |
|
ШМ |
Шинный мост к камерам (бе разъединителей) |
Шинный мост |
|
ШМР |
шинный мост к камерам (с разъединителями) |
Шинный мост с разъединителем для двухрядных РУ |
|
система сборных шин – однорядная, с неизолированными шинами |
||
СибЭнергоСила ЭлектроТехСервис
Электротехническая компания
Новости завода
— 14 Мая 2019
Расширение рынков сбыта оказания услуг – как залог успешного ведения бизнеса и стабильной работы предприятия!— 19 Февраля 2019
Повышая производительность и эффективность работы не забываем и о качестве выполнения работ— 26 Ноября 2018
Мы всегда в центре самых значимых событий!Камеры сборные одностороннего обслуживания серии КСО-366 6 (10) кВ
Камеры сборные серии КСО-366, одностороннего обслуживания, предназначены для закрытых распределительных устройств напряжением 6 (10).
Применяются при новом строительстве, расширении, реконструкции, распределительных и трансформаторных подстанций городских электрических сетей, объектов гражданской инфраструктуры. Камеры КСО-366 имеют простую и надежную конструкцию.
Особенности
- уменьшенные габаритные размеры;
- представляют собой сборную металлическую конструкцию из гнутых стальных профилей;
- применение современных, более надежных коммутационных аппаратов, выключателей нагрузки и разъединителей с улучшенными эксплуатационными характеристиками;
- внутри камеры размещена аппаратура главных цепей, рукоятки приводов выключателя нагрузки (разъединителя) и заземляющих ножей расположены с фасадной стороны камеры;
- доступ в камеру обеспечивает дверь, на которой имеется смотровое окно для обзора внутренней части камеры;
- повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах;
- повышенная надежность в эксплуатации за счет применения современных высоковольтных вакуумных выключателей, имеющих высокий механический и коммутационный ресурс;
- возможность выполнения релейной защиты на многофункциональных, малогабаритных, высоконадежных микропроцессорных блоках известных ведущих производителей;
- применение заземлителей;
- установка на камерах индикаторов высокого напряжения, дающих возможность безопасно получить информацию о наличии высокого напряжения на кабельных присоединениях.
- представляют собой сборную металлическую конструкцию из гнутых стальных профилей;
- применение современных, более надежных коммутационных аппаратов, выключателей нагрузки и разъединителей с улучшенными эксплуатационными характеристиками;
- внутри камеры размещена аппаратура главных цепей, рукоятки приводов выключателя нагрузки (разъединителя) и заземляющих ножей расположены с фасадной стороны камеры;
- доступ в камеру обеспечивает дверь, на которой имеется смотровое окно для обзора внутренней части камеры;
- повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах;
- повышенная надежность в эксплуатации за счет применения современных высоковольтных вакуумных выключателей, имеющих высокий механический и коммутационный ресурс;
- возможность выполнения релейной защиты на многофункциональных, малогабаритных, высоконадежных микропроцессорных блоках известных ведущих производителей;
- применение заземлителей;
- установка на камерах индикаторов высокого напряжения, дающих возможность безопасно получить информацию о наличии высокого напряжения на кабельных присоединениях.
Условия эксплуатации
- в части воздействия климатических факторов внешней среды – исполнение УХЛ 3 по ГОСТ 15150-69 и ГОСТ 15543.1-89;
- температура окружающего воздуха в помещении распределительного устройства:
· максимальная - плюс 40°С;
· минимальная – минус 5°С;
- относительная влажность: не более 50% при максимальной температуре 40°С;
- высота установки КСО-366 над уровнем моря не более 1000 м;
- в случае установки на высоте над уровнем моря свыше 1000 м следует учитывать снижение диэлектрической прочности изоляции и охлаждающего действия воздуха;
- окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию;
- температура окружающего воздуха в помещении распределительного устройства:
· максимальная - плюс 40°С;
· минимальная – минус 5°С;
- относительная влажность: не более 50% при максимальной температуре 40°С;
- высота установки КСО-366 над уровнем моря не более 1000 м;
- в случае установки на высоте над уровнем моря свыше 1000 м следует учитывать снижение диэлектрической прочности изоляции и охлаждающего действия воздуха;
- окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию;
- номинальный режим работы - продолжительный;
- рабочее положение в пространстве – вертикальное.
Основные технические параметры КСО-366
| Наименование параметра | Значения параметра |
| Номинальное напряжение (линейное), кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный рабочий ток камер с выключателем нагрузки, А | 630 |
| Номинальный рабочий ток камер с предохранителями, А | 20, 32, 40, 50, 80, 100, 160, 200 (1) |
| Номинальный рабочий ток камер с вакуумным выключателем и разъединителем, А | 630; 1000 |
| Номинальный ток сборных шин, А | 630; 1000 |
| Ток термической стойкости (односекундный), кА | 10; 20 |
| Номинальный ток электродинамической стойкости главных цепей, кА | 25; 51 |
| Изоляция по ГОСТ 1516.1-76 | нормальная |
| Климатическое исполнение и категория размещения пл ГОСТ 15150-69 | УХЛ3 |
| Степень защиты оболочек по ГОСТ 14254-96 (со стороны фасада) | IP20 – при закрытой двери камеры |
| Условие обслуживания | Одностороннее |
| 1) Номинальный рабочий ток соответствует номинальному току плавкой вставки предохранителя выключателя нагрузки (160А – только для камер напряжением 6кВ) |
Габаритные размеры и масса КСО-366
| Наименование параметра | Значения параметра |
| Габаритные размеры, мм Ширина | 800 |
| Глубина | 800 |
| Высота исполнения без релейного отсека | 2100 |
| Высота исполнения с релейным отсеком | 2510 |
| Масса одной камеры (линейной), справочно, кг | 195 |
Классификация исполнений камеры КСО-366
| Наименование показателя классификации | Исполнение |
| Вид конструкции | Защищенное с передней стороны |
| Место установки | Для эксплуатации внутри помещений (нормальные условия эксплуатации) |
| Условия установки | Стационарное - закрепленное на полу на месте установки и эксплуатируемое в таком положении |
| Степень защиты оболочек по ГОСТ 14254-96 | IР20 – при закрытых дверях; IР00 – при открытых дверях |
| Меры защиты обслуживающего персонала | Защита от поражения электрическим током - по ГОСТ 22789-94 |
Структура условного обозначения КСО-366
| КСО - 366–ХХ - Х УХЛ3 | |
| КСО | Камера сборная одностороннего обслуживания |
| 366 | номер серии исполнения и модификации; |
| ХХ | номер схемы главных цепей |
| Х | Исполнение по защите от коррозии: 1 – обычное (окрашенный металлопрокат); 2 – экспортное (оцинкованный металл). |
| УХЛЗ | вид климатического исполнения и категория размещения по ГОСТ 15150-69. |
| ПРИМЕР:КСО-366-03-2-УХЛ3 Камера сборная одностороннего обслуживания серии КСО-366 с высоковольтными выключателями нагрузки и заземлителями,без предохранителей |
Конструктивное исполнение КСО-366 в соответствии со схемами главных цепей

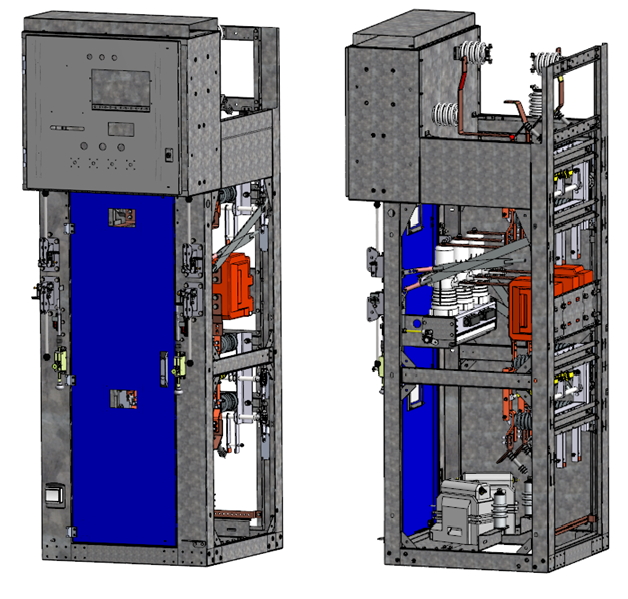

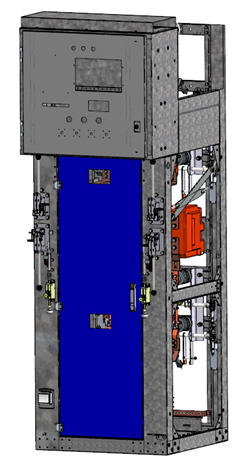

Рис. В.1–Камера КСО-366 с вакуумным выключателем общий вид
Камеры КСО-366 имеют простую и надежную конструкцию.

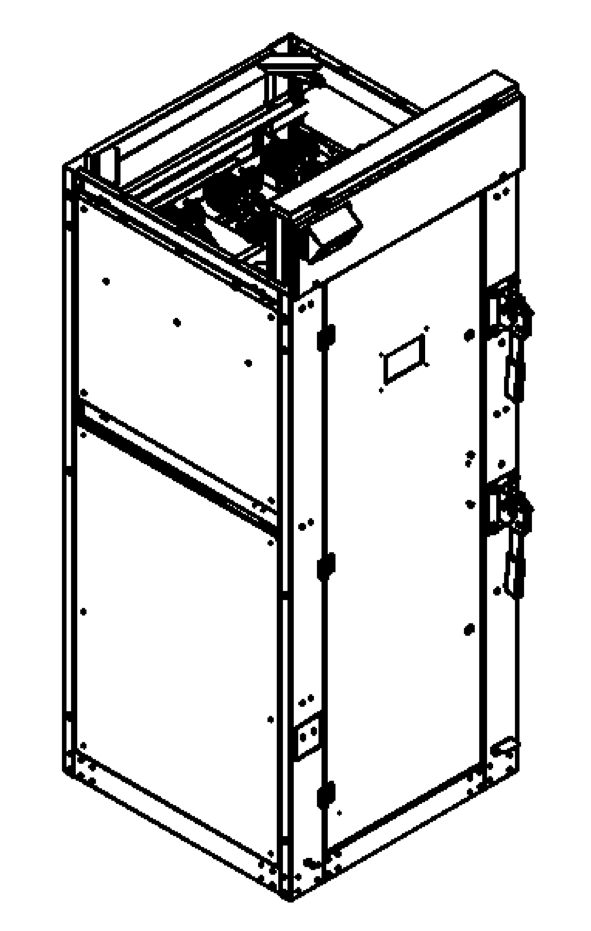

Рис. 1 – Камера КСО-366 общий вид.

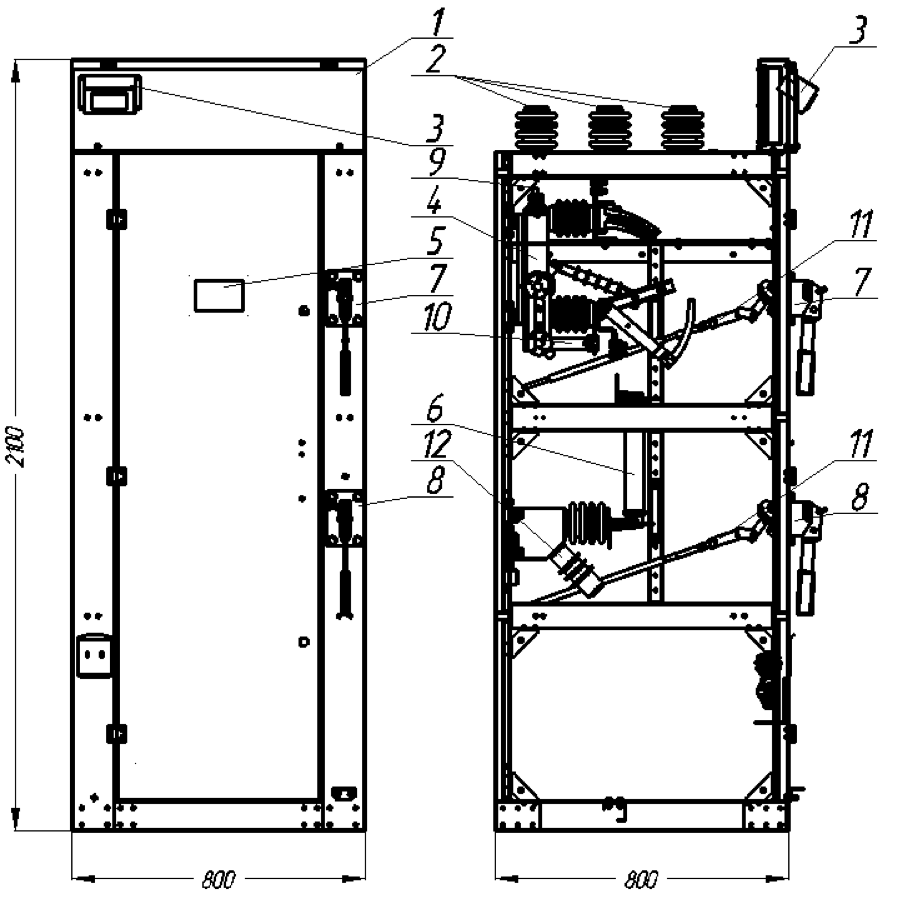

Рис А.2 – Камера КСО-366 с выключателем нагрузки
1 – защитное ограждение сборных шин;
2 - опорные изоляторы для крепления сборных шин;
3 – индикатор высокого напряжения;
4 – выключатель нагрузки;
5 – смотровое окно;
6 – предохранители высоковольтные;
7 – привод заземляющих ножей;
8 – привод главных ножей выключателя нагрузки;
9 – датчики индикатора ВН;
10 – заземлитель;
11 – тяги приводов;
12 - ОПН.
